Шкаф управления насосом ШУН1-К37-В-41
Артикул: 47349

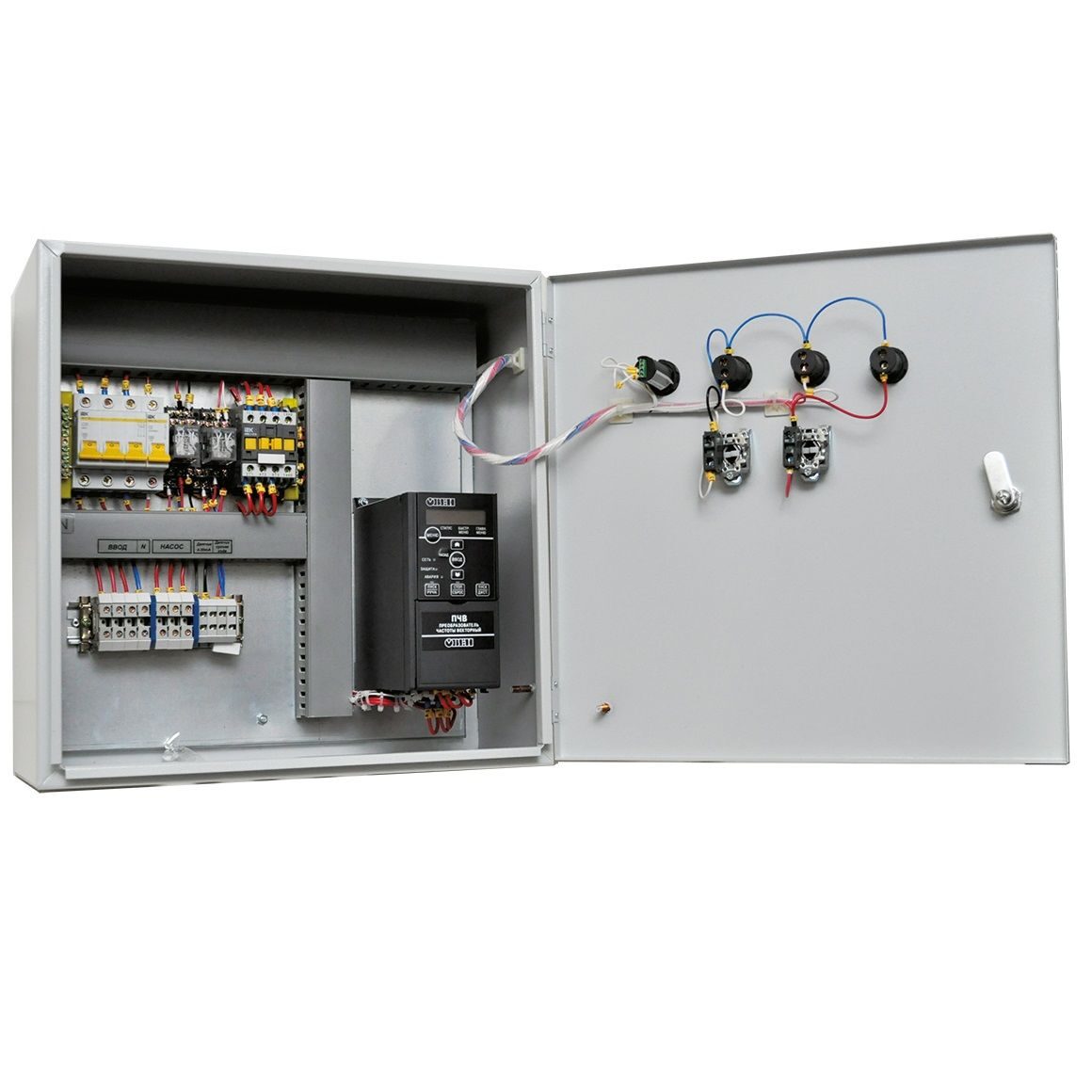

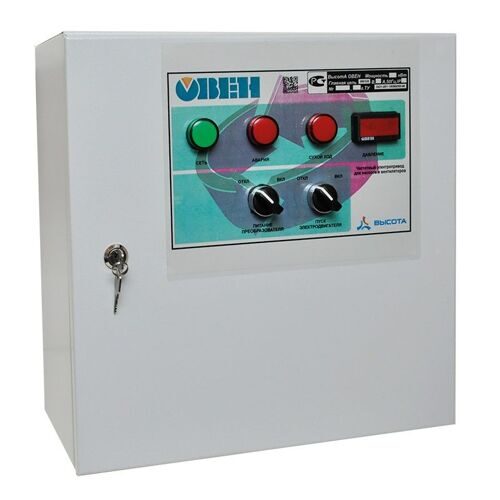

Шкаф управления насосом ОВЕН ШУН1
Станция ОВЕН ШУН1 предназначена для защиты и управления производительностью электронасосов изменением частоты питающего напряжения.
Станция обеспечивает:
- полную защиту электронасоса от коротких замыканий, длительных перегрузок и неполнофазных режимов работы;
- плавный пуск и остановка электронасоса;
- работу в режиме стабилизации давления по сигналам датчика с токовым выходным сигналом;
- «спящий» режим работы, т.е. отключение насоса при отсутствии водоразбора;
- отключение электронасоса по сигналу электродного датчика «сухого хода»;
- дополнительную защиту от обрыва фазы (реле контроля фаз) *;
- индикацию нагрузки (амперметр) *;
- визуальный контроль наличия фаз *.
* - опциональные параметры
Преимущества использования станции ОВЕН ШУН1
- Готовое решение существенно экономит время и снижает трудозатраты.
- Подключение шкафа не требует высокой квалификации от персонала – монтаж и настройка станции может проводиться штатным электриком предприятия.
- Благодаря использованию в составе станции частотных преобразователей ОВЕН ПЧВ реальное снижение энергопотребления может достигать 35 %.
- Частотный преобразователь ОВЕН ПЧВ позволяет сэкономить ресурсы на эксплуатацию системы за счет энергосбережения, уменьшит нагрузку на сеть, защитит электродвигатель насоса.
- Датчик давления и датчик сухого хода в комплекте поставки (опция).
Модификации

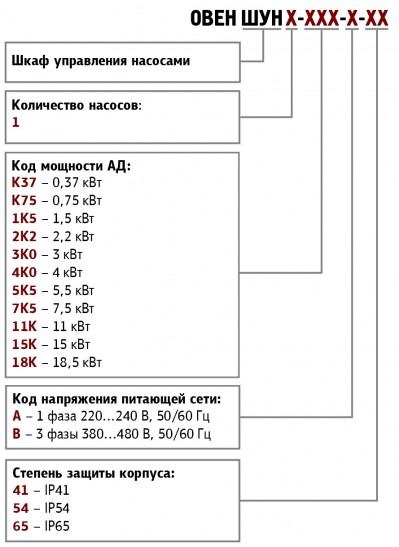

В обозначении:
ШУН1 – шкаф управления 1 насосом;
2К2 – мощность ПЧВ1,2 (К37, К75, 1К5, 2К2, 3К, 4К, 5К5, 7К5, 11К, 15К, 18К);
В – напряжение питания (А - 220 В; В – 380 В);
41 – степень защиты (41 - IP41, 54 - IP54, 65 - IP65).
П – прямой пуск от сети дополнительно к запуску от ПЧВ (опция)
А – внешний амперметр на передней панели шкафа для визуального контроля тока двигателя (опция)
Ф – визуальный контроль фаз на передней панели шкафа (опция)
Габаритные и присоединительные размеры
|
Мощность
насоса, кВт
|
Мощность
ПЧВ, кВт
|
Размеры
ПЧВ, мм
|
Размер шкафа
ШхВхГ,мм
|
Расстояние между
крепежными
отверстиями ШхВ, мм
|
|
0,37
|
0,75
|
150х70х148
|
400х400х200
|
317х317
|
|
0,75
|
1,50
|
176×75×168
|
400х400х200
|
317х317
|
|
1,50
|
2,20
|
176×75×168
|
400х400х200
|
317х317
|
|
2,20
|
3,00
|
239×90×194
|
400х500х220
|
346х449
|
|
3,00
|
4,00
|
239×90×194
|
400х500х220
|
346х449
|
|
4,00
|
5,50
|
239×90×194
|
400х500х220
|
346х449
|
|
5,50
|
7,50
|
239×90×194
|
400х500х220
|
346х449
|
|
7,50
|
11,00
|
292×125×241
|
400х600х250
|
550х350
|
|
11,00
|
15,00
|
292×125×241
|
400х600х250
|
550х350
|
|
15,00
|
18,00
|
335×165×248
|
600х600х250
|
550х550
|
|
18,00
|
22,00
|
335×165×248
|
600х600х250
|
550х550
|
