ДТПS термопары из благородных металлов

Термопары типа S (платина – 10 % родий/платина)

• применяются для измерения высоких температур – до 1300 °С;
• возможно кратковременное применение при 1600 °С;
• возможно применение в окислительной атмосфере;
• не рекомендуется применять ниже 400 °С, т. к. ТЭДС в этой области мала и крайне нелинейна.

Конструктивное исполнение	Модель	Диаметр платинового электрода	Диаметр платинородиевого электрода	Внешний диаметр	Длина термопары
	021.1О	0,5 мм	0,4 мм	Не более 4,6 мм	Определяется при заказе. 0,2 до 2  м
	021.1Э	0,5 мм	0,4 мм	Не более 4,6 мм	Определяется при заказе. 0,2 до 2  м

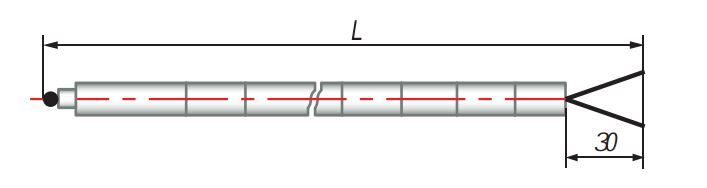

Длина L указывается вместе с выводами длиной 30 мм.

Технические характеристики

Характеристика	Значение
Номинальная статическая характеристика	ТПП(S)
Рабочий диапазон измеряемых температур	0…+1300 °С
Класс допуска	2
Показатель тепловой инерции	Не более 5 с

Обозначение при заказе

Пример обозначения при заказе: ОВЕН ДТПS021.1Э-0,5/0,2

Это означает, что изготовлению и поставке подлежит термопара «платина-платинородиевая», модель – 021, диаметр термоэлектрода: платина – 0,5 мм, платинородий – 0,4 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектрода – 0,5 мм, длина термопары – 0,2 м.
