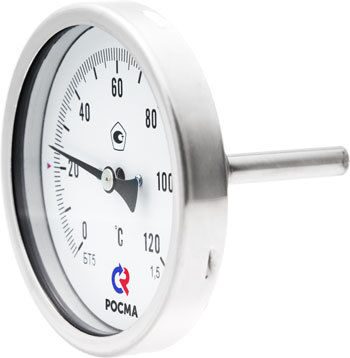

Коррозионностойкие (осевое присоединение)
|
Коррозионностойкий термометр с осевым присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали. Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
|
|
| Диаметр корпуса 100 Класс точности 1,5 Диапазоны показаний температур −30…+50 °С 0…+100 °С 0…+120 °С 0…+160 °С 0…+200 °С 0…+250 °С 0…+350 °С 0…+450 °С Рабочая температура Окружающая среда: −40…+60 °C (длина погружной части 64 мм) −60…+60 °C (длина погружной части 100 мм и более) Длина погружной части, мм 64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1600 мм) Корпус и шток IP54 (IP65 под заказ), нержавеющая сталь 08Х18Н10 Кольцо Нержавеющая сталь 08Х18Н10, байонетное Чувствительный элемент Биметаллическая спираль |
Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Присоединение Осевое Комплектность Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10) Резьба присоединения на штоке — G½ (под заказ другие резьбы) Рабочее давление на штоке — 10 МПа (100 кгс/см²) на гильзе — 25 МПа (250 кгс/см²) Межповерочный интервал 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С 2 года — для всех остальных диапазонов Техническая документация ТУ 4211-001-4719015564-2008 |
